- Fertigbaustein
- Zeitschalter mit einstellbaren Zeiten zwischen 1 Sekunde und 2047 Sekunden oder 1 Minute und 2047 Minuten. Nach Tastendruck schaltet der Timer ein und nach der eingestellten Zeit wieder aus. Über eine zweite Taste kann der Zeitablauf jederzeit gestoppt werden. Es können externe Tastschalter angeschlossen werden (liegen nicht bei). Der Timer lässt sich auch durch externe Steuerimpulse (3 - 24 V/DC) starten oder automatisch nach dem Einschalten mit Anschluß eines Elkos (22 µF 50 V).

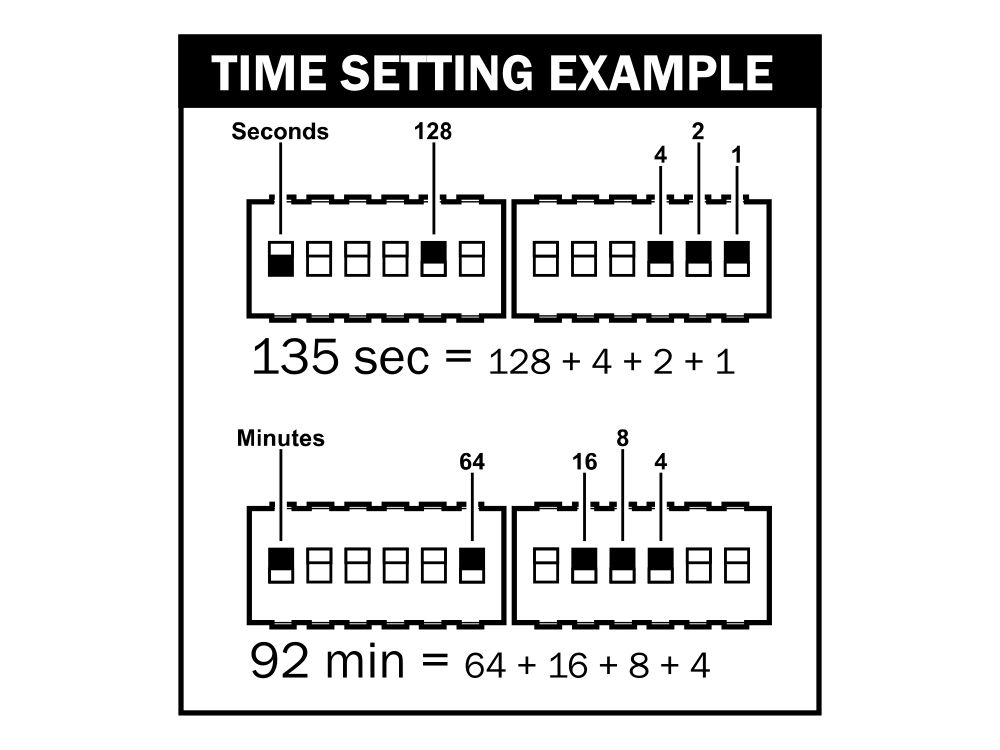

Betriebsspannung 12 V/DC ± 5% Stromaufnahme Aus-Zustand: < 6 mA, Ein-Zustand: < 50 mA Schaltkontakt 1 x EIN, max. 24 V max. 10 A AC oder DC Anschluss Klemmleiste für zusätzlichen Ein-Taster, Aus-Taster, Schaltkontakt, 12V Betriebsspannungsanschluss Anzeige je 1 LED für „Betrieb“ und „Einschaltung“ Einstellbare Einschaltzeiten 1 Sekunde bis 2047 Sekunden in 1 Sekunden Schritten oder 1 Minute bis 2047 Minuten in 1 Minute Schritten Genauigkeit der eingestellten Zeiten ca. ± 10% Nach dem Starten der Zeit kann die Einschaltung jederzeit durch Drücken der „Aus“ Taste abgebrochen werden Autostart Wenn an die Klemmen für den Start-Taster ein Kondensator 22 μF >50 V angeschlossen wird, dann startet der Timer automatisch, wenn die Betriebsspannung eingeschaltet wird Maße ca. 120 x 70 x 30 mm (ohne Befestigungsfüße)
