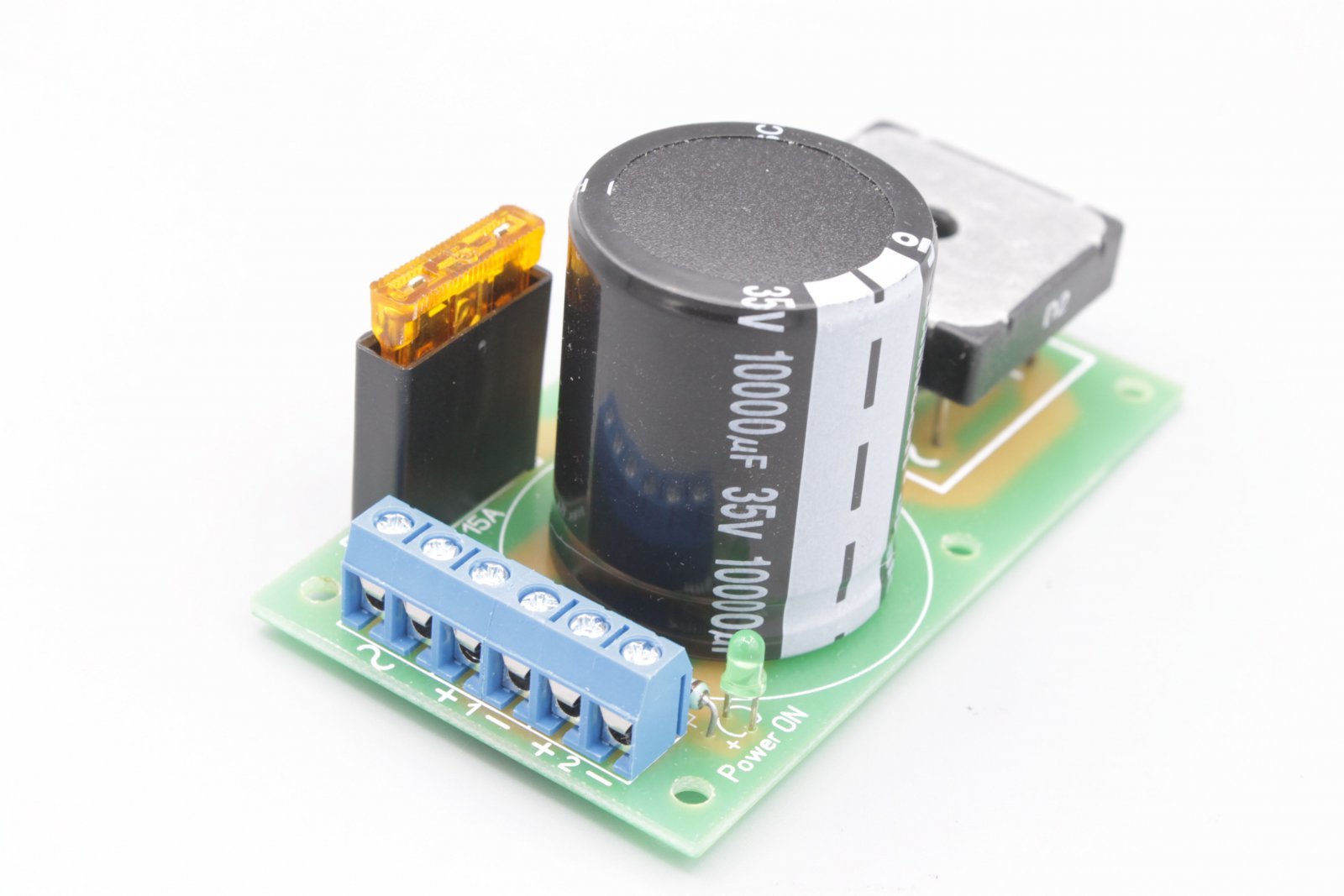

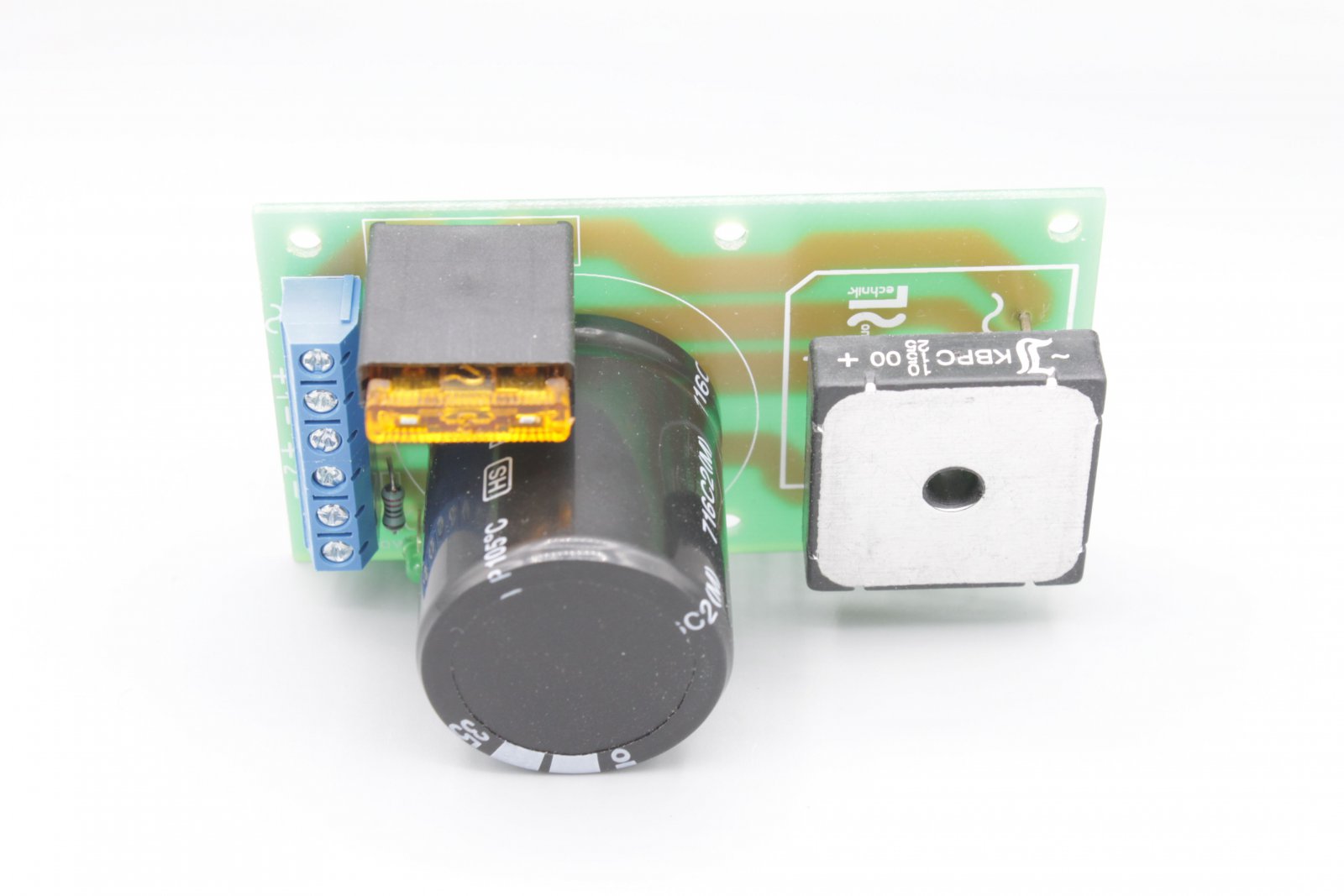

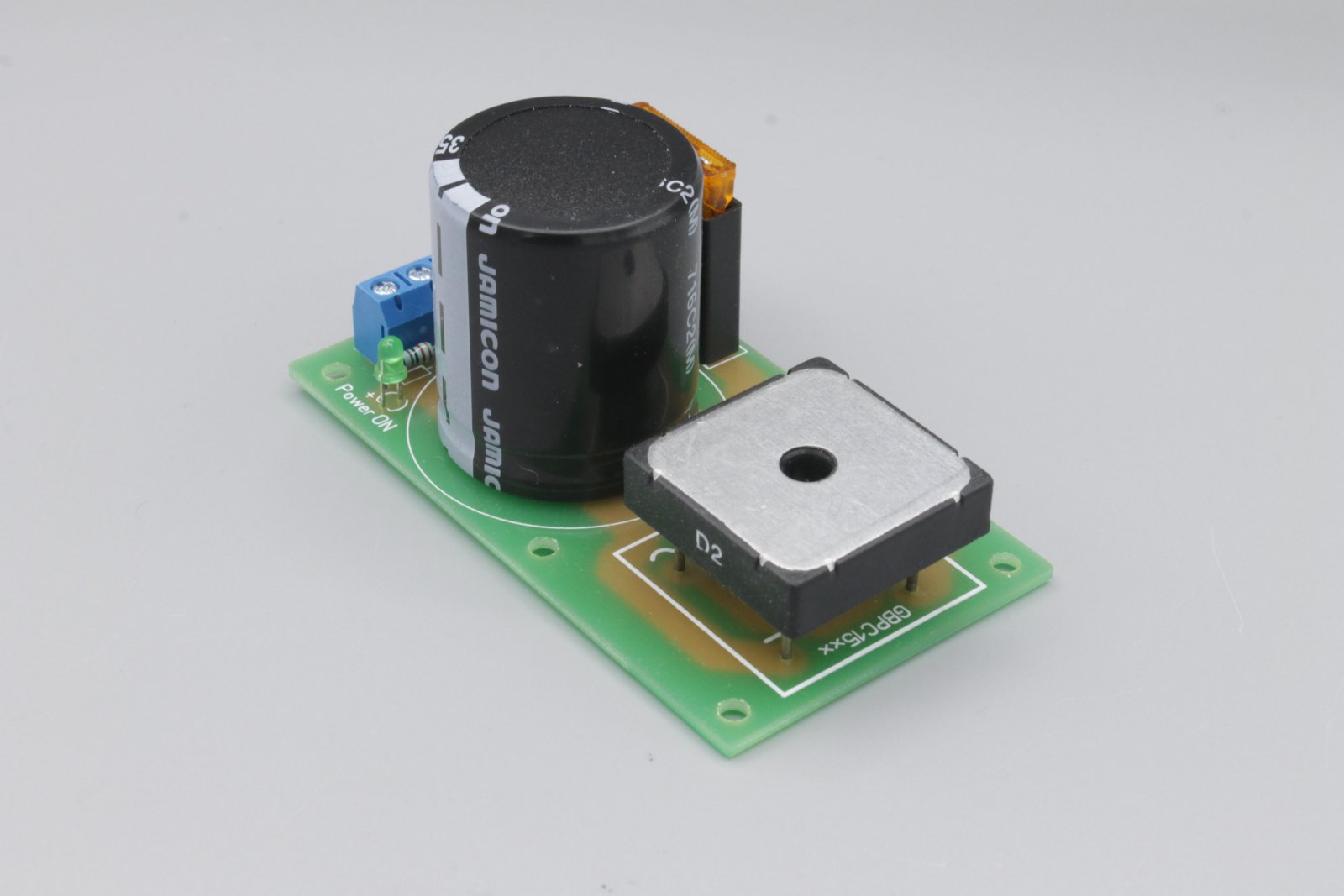

5 (10) A Gleichrichter Modul

Gleichrichter-Modul für den Einsatz in größeren Modellanlagen.

Mit diesem Gleichrichter-Modul können Sie von einem zentralen Trafo
viele mit Gleichstrom betriebene Elektroniken versorgen.

An zwei Schraubklemmen wird die Wechselspannung angeschlossen,
an zwei weiteren Paaren die Gleichspannung entnommen.

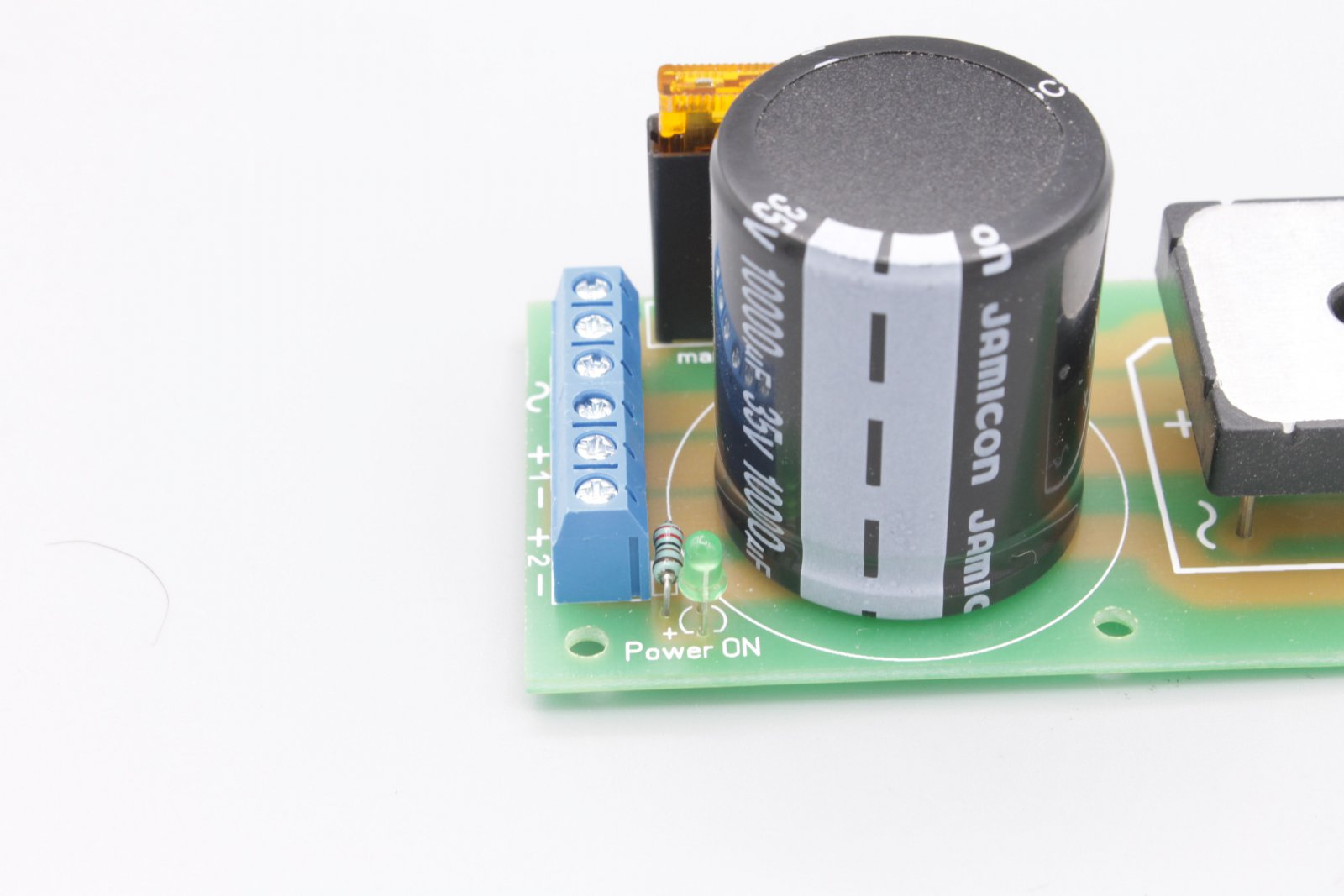

Das Anliegen einer Gleichspannung wir durch eine grüne 3mm LED
am Ausgang angezeigt.

Abgesichert ist das Modul durch eine KFZ-Flachsicherung.

Technische Daten:

Maximale Eingansspannung: 35V DC / 24V AC
Maximaler Strom @25°C: 5A (13 A mit entsprechendem Kühlkörper)

Glättungskondensator: 10.000µF / 35V
Sicherung im Auslieferzustand: 5A
Anschlüsse: RIACON Schraubklemmen mit Drahtschutz
max Drahtquerschnitt: 2mm² starrer Draht, 1,5mm² Litze

Befestigungslöcher: 6 x 3,2 mm Ø
Maße: 84 x 47 x 41 mm
Gewicht: 70g

Dieser Baustein kann durch einen passenden Kühlkörper und Austausch der Sicherung einfach aufgerüstet werden auf 10 A

Lieferumfang: aufgebauter Gleichrichter-Baustein für 5 A, getestet und geprüft.

Ein Produkt der Firma SHP Electronics GmbH
