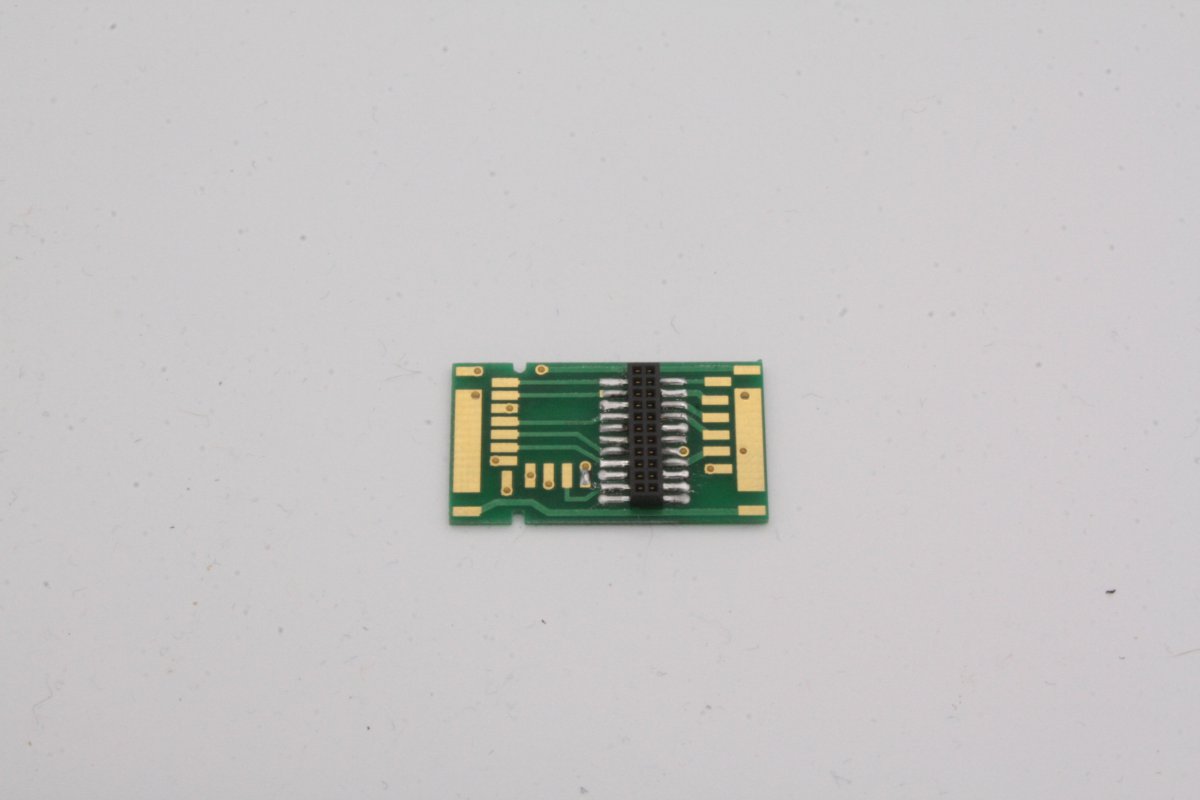

Adapterplatine für PluX 8, 12, 16, 22 Decoder mit Buchse - 17,15 x 30,16 mm


6,95 €
Setinhalt:
1x Buchse PluX 22 - NEM 658
1x Adapterplatine für PluX 8, 12, 16, 22 Decoder ohne Buchse - 17,15 x 30,16 mm
Anzahl

Lieferzeit***

2-3 Tage

Artikelnummer

18109006
Ext. ANr.
Nicht zutreffend
Gewicht
0,1 Kg
0 Produkt(e) im Korb
  • Adapterplatine für PluX 8,2, 16, 22 für den Anschluss von Decodern
  • mit Anschlussplan (Platinenlayout + extra Plan mit farblicher Kennzeichnung und PIN-Belegung)
  • für den Umbau diverse Loks geeignet
  • Richtungen bereits vorkonfiguriert
  • beidseitig V+ (blau), Gleis 1 + 2 (rot + schwarz)
  • LV + AUX 2 auf einer Seite, LH + AUX 1 auf der anderen Seite (AUX 1 und AUX 2 werden hier z.B. vorrangig für die roten Schlusslichter genutzt z.b. - Standardeinstellung bei Henning-Sounds)
  • Susi - Lötpads
  • alle weiteren Ausgänge auf der Platine einmal verfügbar
  • Platine passgenau für Piko 118 (für Ausführung mit 8-pol. Schnittstelle) und 119
  • Variante 2 : Platine mit bereits aufgelöteter PluX 22 Buchse (Bauteil)
  • Anschluss und Farben gemäß NEM 658
  • Lieferumfang - Platine und mit bereits aufgelöteter PluX22 Buchse

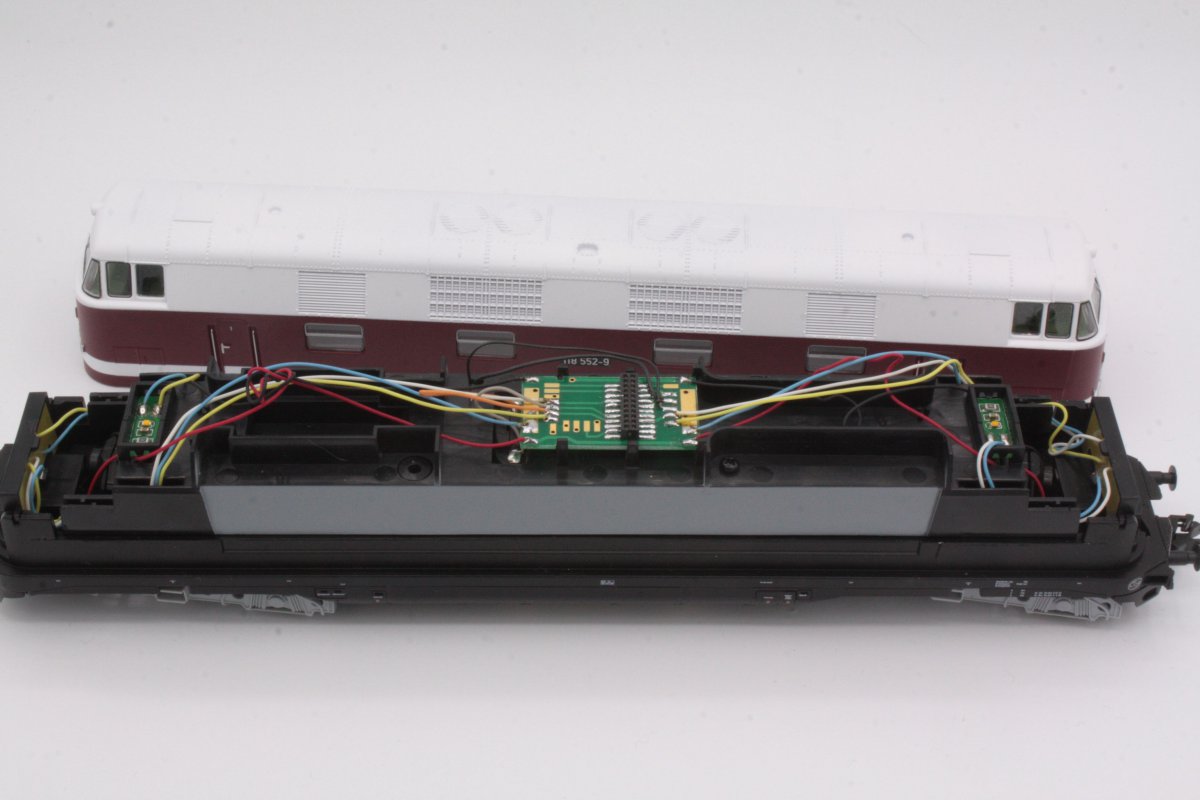

  • Einbaubeispiel Piko 118 H0 - siehe Fotos - dient nur der Veranschaulichung (mit SD22 von D&H als Beispiel)
  • diverse Lokdecoder von D&H mit Sound und Lautsprecher lieferbar, bei Interessse melden, diese werden demnächst noch eingestellt
